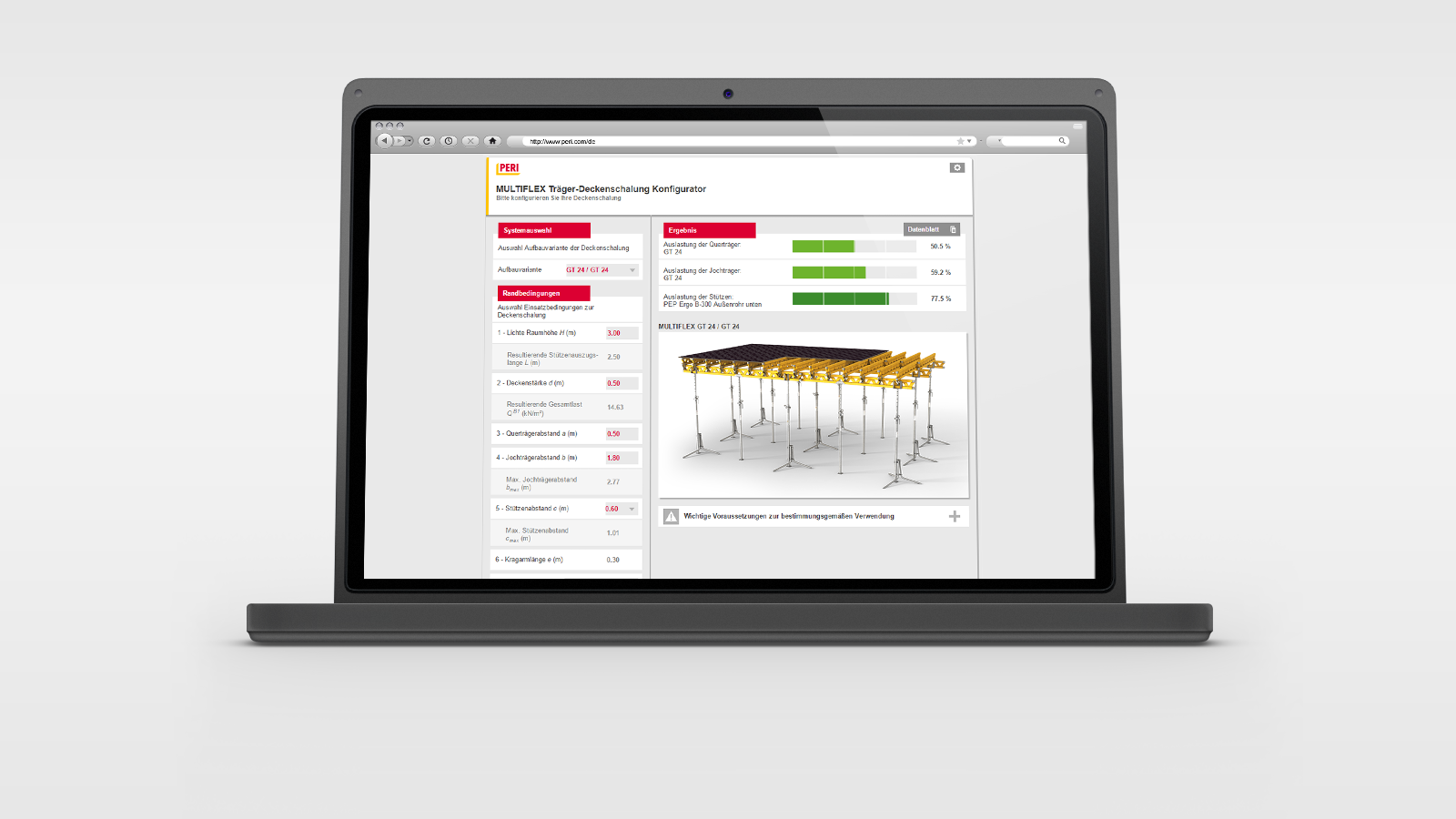

Configurador de encofrado de losas con vigas MULTIFLEX

Primero, el usuario selecciona la combinación de vigas requerida. Hay cinco combinaciones posibles: GT 24/GT 24, GT 24/2xGT24, VT 20K/VT 20K, VT 20K/2xVT 20K y VT 20K/GT 24. Después de ingresar el espesor de la losa y el espaciamiento de las vigas secundarias, la losa de viga MULTIFLEX Formwork Configurator calcula la separación máxima entre vigas primarias. El espaciamiento máximo de puntales se calcula con el espaciamiento de viga principal ingresado. La longitud del voladizo, la carga de puntal resultante y una lista de todos los tipos de puntal posibles con sus correspondientes cargas de puntal permitidas se calculan en base a la altura libre y la separación de puntal ingresadas. La carga de puntal permitida se calcula para el tipo de puntal seleccionado. Las utilizaciones de las vigas y puntales secundarios/primarios se muestran como resultados adicionales.

El formato de salida PDF se proporciona para la documentación, para impresión directa o para envío por correo electrónico desde la aplicación. En esta hoja de datos se ha incluido una descripción de la construcción para los clientes.

Los supuestos de carga están de acuerdo con DIN EN 12812-2008-12 con un peso específico de hormigón fresco de ɣc= 24,5 kN/m³ (g = 9,81m/s²).
